"ASUS TUF GAMING B550 PRO" & "팔라딘 400 ARGB" 장착 방법

"ASUS TUF GAMING B550 PRO" & "팔라딘 400 ARGB" 장착 방법





팔라딘 400 ARGB 쿨러입니다. ASUS B550 PRO에 장착할 예정입니다. 쿨러 박스를 열어서 내용물을 확인합니다. 무 뽑기 방지키트가 보이네요. AMD 쿨러에 이걸 달아주면 CPU 제거할 때 무 뽑기가 안 됩니다. 설명서를 펼쳐놓고 작업을 진행합니다. 알고 있어도 실수하지 않으려면 순서대로 매뉴얼대로 진행하면 좋습니다.

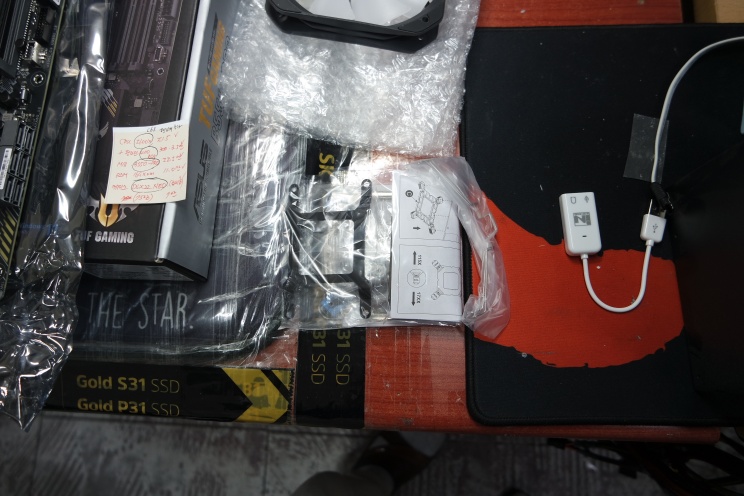

팔라딘 400 ARGB 쿨러입니다. 부품 구성을 확인하고 있습니다. 매뉴얼을 펼쳐놓고 작업합니다.



(1) AMD 보드의 기본 쿨러 가이드를 제거합니다. 그리고 여기에 공랭 쿨러의 부속들을 장착합니다.

기본 쿨러 고정 가이드는 제거해서 잘 보관합니다. 나중에 다른 쿨러를 장착할 때 사용할 수도 있습니다.







(2) 주황색 가이드를 올립니다.

주황색 가이드를 올려놓습니다. 메인보드는 바닥이 평평한 곳에서 작업하면 좋습니다. 푹신한 곳에서 작업하면 가이드가 처져서 작업하기가 힘듭니다.



(3) 무뽑기 방지키트를 올립니다.

팔라딘 무뽑기 방지킷







(4) 쿨러를 고정할 가이드를 올립니다.

쿨러를 고정할 가이드를 올립니다.

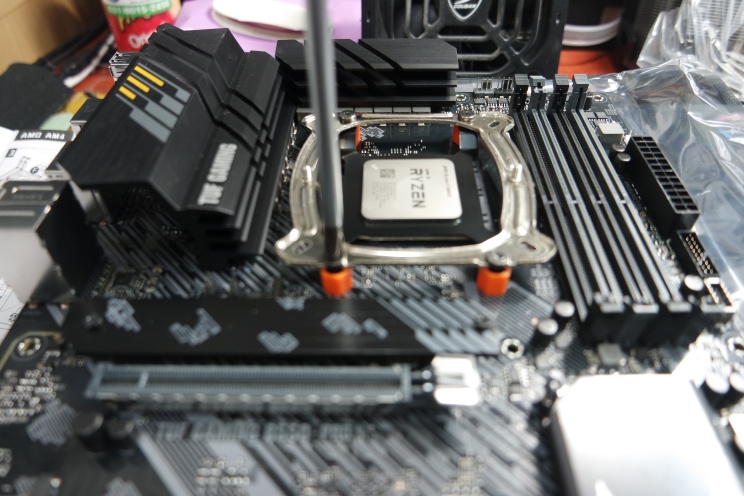

(5) 나사를 조입니다. 나사가 기판을 긁지 않도록 주의 바랍니다.

나사를 조입니다. 나사가 기판을 긁지 않도록 주의바랍니다.

나사의 4방향을 돌아가면서 조금씩 조입니다. 그리고, 끝까지 꽉 조이진 않고 자연스럽게 끝까지 들어가서 회전하지 않을 때, 드라이버를 멈춥니다. 힘 조절이 안 되는 전동 드라이버 말고 손으로 조이는 게 좋습니다. 무리한 힘으로 조일 필요가 없습니다. 나사산이 망가지면 헛돌면서 고정이 안 될 수도 있습니다. 적당한 힘으로 적당하게 조입니다.

방향을 돌아가면서 조금씩 조여봅니다. 돌리다보면 나사가 다 들어갔구나~ 이런 느낌이 느껴지면 그만 돌립니다. 더 돌리면 나사가 망가질 수 있음



(6) 서멀컴파운드를 도포합니다.

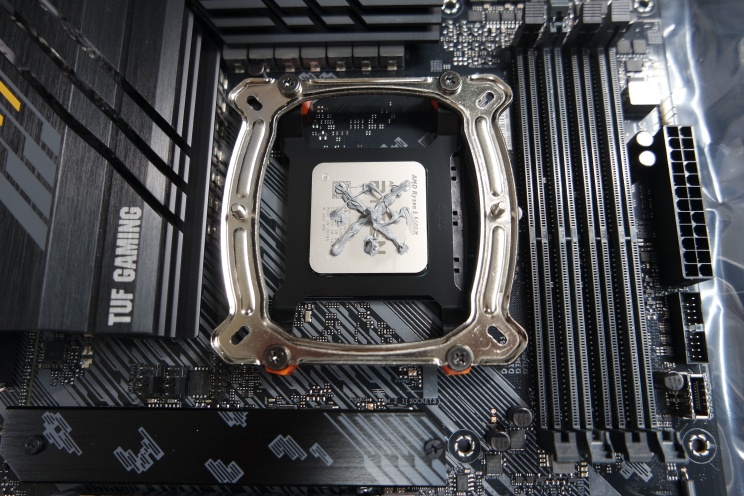

작은 주사기라서 서멀 모양이 지저분하게 나오네요. 1회용 분량이라서 한 번에 다 짰습니다.







(7) CPU 쿨러 밑에 붙어 있는 스크래치 방지 필름을 제거합니다.

[중요] 스크래치 방지 투명 필름을 제거합니다. 붙어있으면 열전도를 방해해서 쿨링이 잘 안 됩니다.

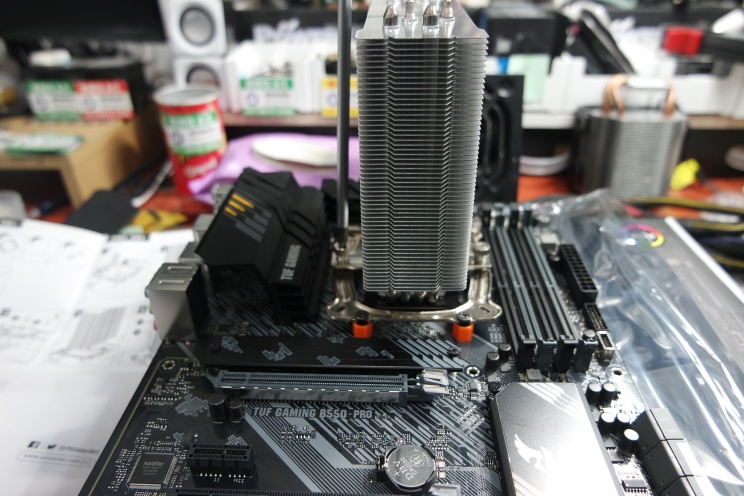

(8) 쿨러를 가이드에 조립합니다. 한쪽을 다 조이고 반대쪽을 조이려면 잘 안 됩니다. 조금씩 조여갑니다. 좌측 1/4, 우측 1/4 조금씩 조여줍니다.  조금 조이고 반대쪽도 조금 조이고 이렇게 조금씩 양쪽을 번가라 가면서 조입니다.

CPU 쿨러를 메인보드(가이드)에 고정합니다.



(9) 120mm 팬을 타워형 방열판에 조립합니다. 그리고 팬 전원은 CPU팬 4핀 커넥터에 연결하고, LED 케이블을 ADD_GEN 2 5V (3핀 = 가운데 1칸 없는 4핀)에 연결했습니다.

ARGB 헤더가 없는 보급형 메인보드는 연결 안 하고 팬의 전원만 연결해도 무지개 색상이 들어옵니다.



B550 PRO 매뉴얼에서 ADD GEN 2 헤더 관련 설명입니다.

ADD_GEN 2 Aura Addressable Gen 2 headers

11번 ADD_GEN 2
